Эта направляющая втулка винта служит для дополнительной фиксации длинных винтов на автовозах Рольфо в вертикальной плоскости.
-
Данная втулка винта (маточная гайка) устанавливается на винты Ø50 мм. Винтами такого диаметра комплектовались в основном автовозы Rolfo Blizzard 2. Мы рекомендуем на задние винты моделей автовозов Рольфо Близзард всех поколений устанавливать втулки винта австрийского производства. На эти винты приходится максимальная нагрузка (особенно на моделях Близзард третьего поколения), т.к. платформа постоянно при загрузке-разгрузке перемещается из крайнего нижнего положения в крайнее верхнее, и износ втулок винта происходит в разы быстрее, чем на передних винтах данного автовоза.
-
Втулка винта подъёма платформы увеличенного диаметра под винт D=51мм. используется на российских автовозах КМЗ
автовоз Кама West
автовоз Кама East -
Головка соединительная пневматическая FERRO желтая
без переходников M22x1.5/M22x1.5
с переходниками M16x1.5/M16x1.5 -
Головка соединительная пневматическая FERRO красная
без переходников M22x1.5/M22x1.5
с переходниками M16x1.5/M16x1.5 -
Порты: 1-1, 1-2, 4, 21 =M16x1.5
-
Кожух пневмобаллона:
Верхнее отверстие – 198.1
Нижнее отверстие – 198.1
Диаметр кожуха – 300
Высота подушки – 476 -
Шпилька – 2xM12
Отверстие – M22x1.5
Межшпилечное расстояние – 150 -
Диаметр крышки – 258
Шпилька на крышке- 2-M12x1.75 6G
Отверстие – M22x1.5 6H
Межшпилечное расстояние – 150
Высота подушки – 472Отверстие под крепление стакана – M12x1.75 6H
-
Диаметр крышки – 228
Шпилька на крышке- 2-M10x1.5 6H
Отверстие – M22x1.5 6H
Межшпилечное расстояние – 150
Высота подушки – 503Отверстие под крепление стакана – M12x1.75 6G
-
Диаметр крышки – 286
Шпилька на крышке- 2-M12x1.75 6G
Отверстие – M22x1.5 6H
Межшпилечное расстояние – 210
Высота подушки – 468Отверстие под стакана – 156.5
-
Пневмоподушка 4810 N P05 без стакана, крышка на 2 шпильки M12x1.75 6G и 1-отверстие M22x1.5 6H (SAF)
Диаметр крышки – 286
Шпилька на крышке – 2-M12x1.75 6G
Отверстие – 1-M22x1.5 6H
Межшпилечное расстояние – 210

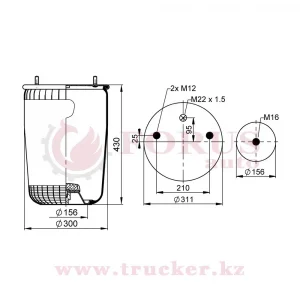

Высота подушки – 435Диаметр под стакан – 156.5
-
Диаметр крышки – 311
Шпилька на крышке – 2шт-M12x1.75 6G со смещением от центра 25мм
Отверстие – M22x1.5 6H
Межшпилечное расстояние – 210
Высота подушки – 433Отверстие под крепление стакана – 1шт-M16x2 6G
-
Диаметр крышки – 258
Шпилька на крышке – 2-M12x1.75 6G
Отверстие – 1-M22x1.5 6H
Межшпилечное расстояние – 150
Высота подушки – 423Отверстие под крепление стакана – M16x2 6G
-
Шпилька – 1xM12
Отверстие – M18x1.5Отверстие под крепление стакана – 1xM16
-
Диаметр крышки – 258
Шпилька на крышке – 2-M12x1.75 6G
Отверстие – 1-M22x1.5 6H
Межшпилечное расстояние – 150
Высота подушки – 423Отверстие под крепление стакана – M16x2 6G
-

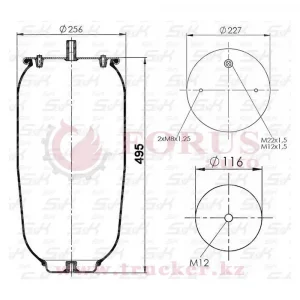

Диаметр крышки – 227
Шпилька под воздух на крышке – M12x1.5/M22x1.5 6G
Отвестия под шпильки для крепления подушки – 2-M8x1.25 6G
Расстояние между отверстиями под шпильки – 150мм
Высота подушки – 495Диаметр под стакан – 156.5
-
Шпилька – 4xM12
Отверстие – M22x1.5
Межшпилечное расстояние – 158.8
Высота подушки – 511
Нижнее отверстие под крепление стакана – D=156.5 -
Диаметр крышки – 258
Шпилька на крышке – 3-M10x1.5 6G
Отверстие – 2-M16x1.5 6H со смещением от центра
Межшпилечное расстояние – 110
Высота подушки – 270Металлический стакан D – 225
Отверстие под крепление стакана – 1шт-M16x2 6H -
Диаметр крышки – 258
Шпилька на крышке – 3-M10x1.5 6G
Отверстие – 1-M16x1.5 6H со смещением 33мм
Межшпилечное расстояние – 110
Высота подушки – 270Металлический стакан D – 225
Отверстие под крепление стакана – 1шт-M16x2 6H -

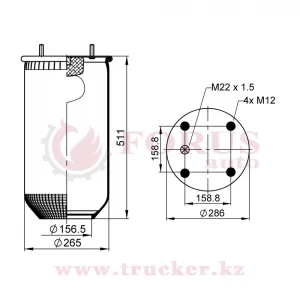

Диаметр крышки – 286
Шпилька на крышке – 4-M12x1.75 6G
Отверстие – 1-M22x1.5 6H
Межшпилечное расстояние – 158.8
Высота подушки – 585Диаметр под стакан – 156.5
-
Шпилька – 2xM12
Отверстие – M22x1.5
Межшпилечное расстояние – 150 -
Отверстие под шпильку на верхней крышке – 2xM10, 16mm
Межшпилечное расстояние на верхней крышке – 89mm
Отверстие под шпильку на нижней крышке – 2xM10, 16mm
Межшпилечное расстояние на нижней крышке – 89mm
Отверстие под воздух – 1/4 NPT

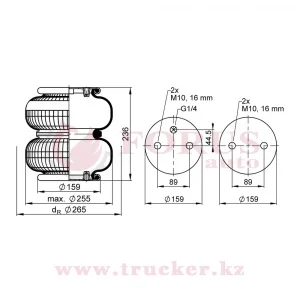

Диаметр крышки D=159mm -
Отверстие под шпильку – 2xM10, 16mm
Отверстие – G1/4
Межшпилечное расстояние – 89mm
Диаметр крышки D=159mm -

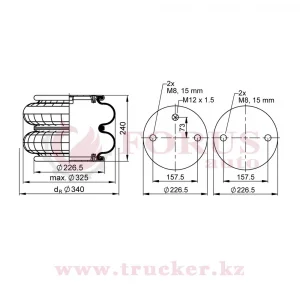

Отверстие под шпильку на верхней крышке – 2xM8, 15mm
Межшпилечное расстояние на верхней крышке – 157.5mm
Отверстие под шпильку на нижней крышке – 2xM8, 15mm
Межшпилечное расстояние на нижней крышке – 157.5mm
Отверстие под воздух – M12x1.5
Диаметр крышки D=227mm -
Отверстие под шпильку на верхней крышке – 2×3/8″, 16UNC
Межшпилечное расстояние на верхней крышке – 157.7mm
Отверстие под шпильку на нижней крышке – 2×3/8″, 16UNC
Межшпилечное расстояние на нижней крышке – 157.7mm
Отверстие под воздух – 1/4 -18NPT
Диаметр крышки D=228mm -
Ползун подъемного плеча одевается на палец корпуса втулки винта. При критическом износе данного ползуна возникает трение между пальцем корпуса, и направляющей, по которой данный ползун передвигается в горизонтальной плоскости. Это приводит к деформации самой железной направляющей, а также пальца корпуса, что приводит к замене или ремонту данных дорогостоящих деталей.
!!! Рекомендуется при каждой замене втулок винта подъёма платформы проверять износ ползуна и при необходимости менять его.
-
Рамка корпуса втулки винта с вырезом L01-018 австрийского бренда Schneebichler является скользящим элементом между корпусом втулки винта и стойкой автовоза. Работает как на истирание, так и на излом в случае перекашивания корпуса втулки винта в момент опускания и поднимании платформы.
При низком качестве рамки возможно преждевременное её разрушение (трескается и выкрашивается). Это, в виду больших нагрузок, влечёт повреждение как боковых направляющих самого корпуса, так и повреждение внутренней части стойки, в которой корпус перемещается вверх-вниз.
Рамка корпуса втулки винта бренда Schneebichler отличается от российских аналогов:
имеет более ровные (неизогнутые) и толстые стенки (за счёт этого служит дольше)
выполнена из материала, который не крошится под большой нагрузкой и более долговечен в использовании
Кросс-номер Rolfo 141033 -
Состав комплекта:
1. 0337026240 – Кольцо ступицы BPW упорное (маслоотражающее) 68х108х9.5 мм. – 1 шт.
2. 0256780000 – Кольцо уплотнительное ступицы 100×3 BPW ECO 10-12t
3. 0256062290 – Стопор Кольцо стопорное ступицы 122×4 DIN472 BPW ECO Plus 8-9t
4. 0332064010 – Шайба стопорная гайки ступицы колеса прицепа
5. 0308471170 – Шплинт гайки ступицы колеса прицепа 8х45 мм
6. 0264089000 – Подшипник ступицы
7. 0264076500 – Подшипник ступицы
